Informations générales

• Unité : PCS

• Tension (DC) : 12–36V

• Puissance théorique : 180W


Fonctions

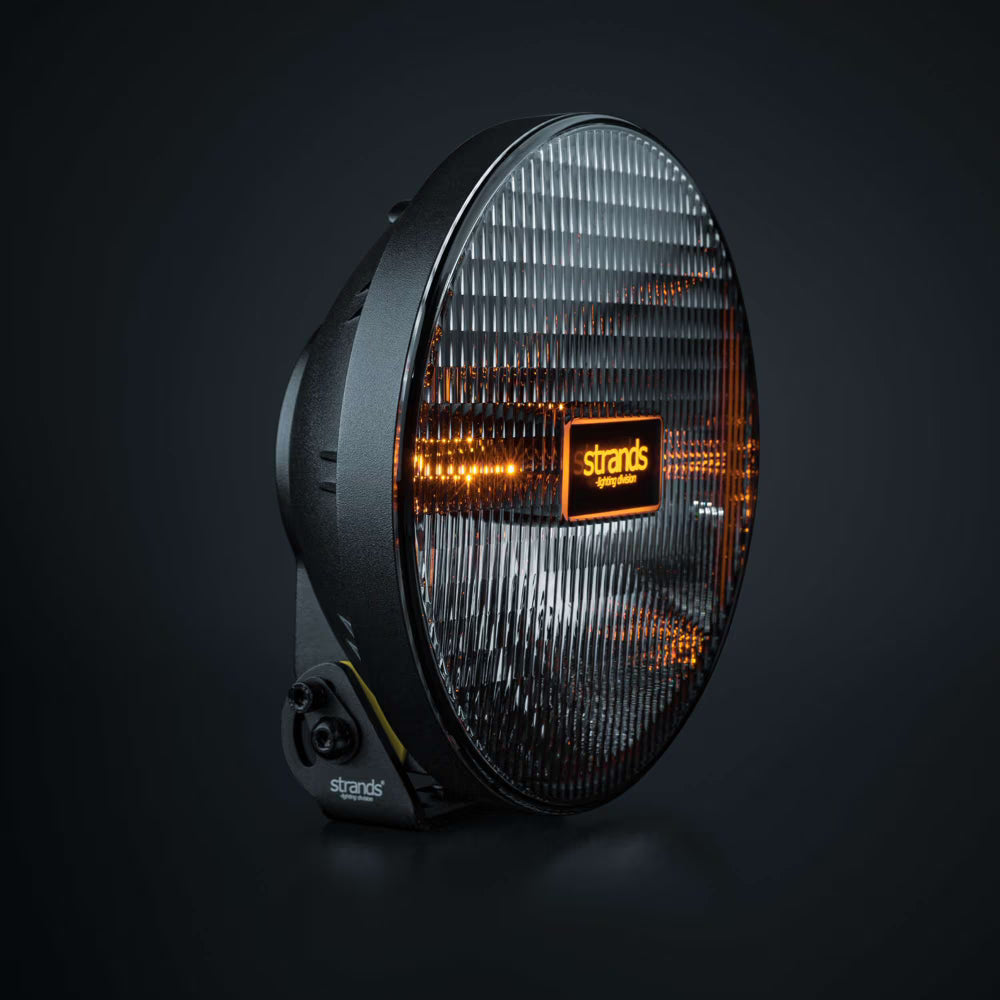

• Feu de position ambre

• Feu de position blanc

• Mode Xperience (pleine puissance)

• Mode E homologué


Consommation

• Position blanc : 1W

• Position ambre : 1W

• Mode Xperience : 172W

• Mode E : 30W

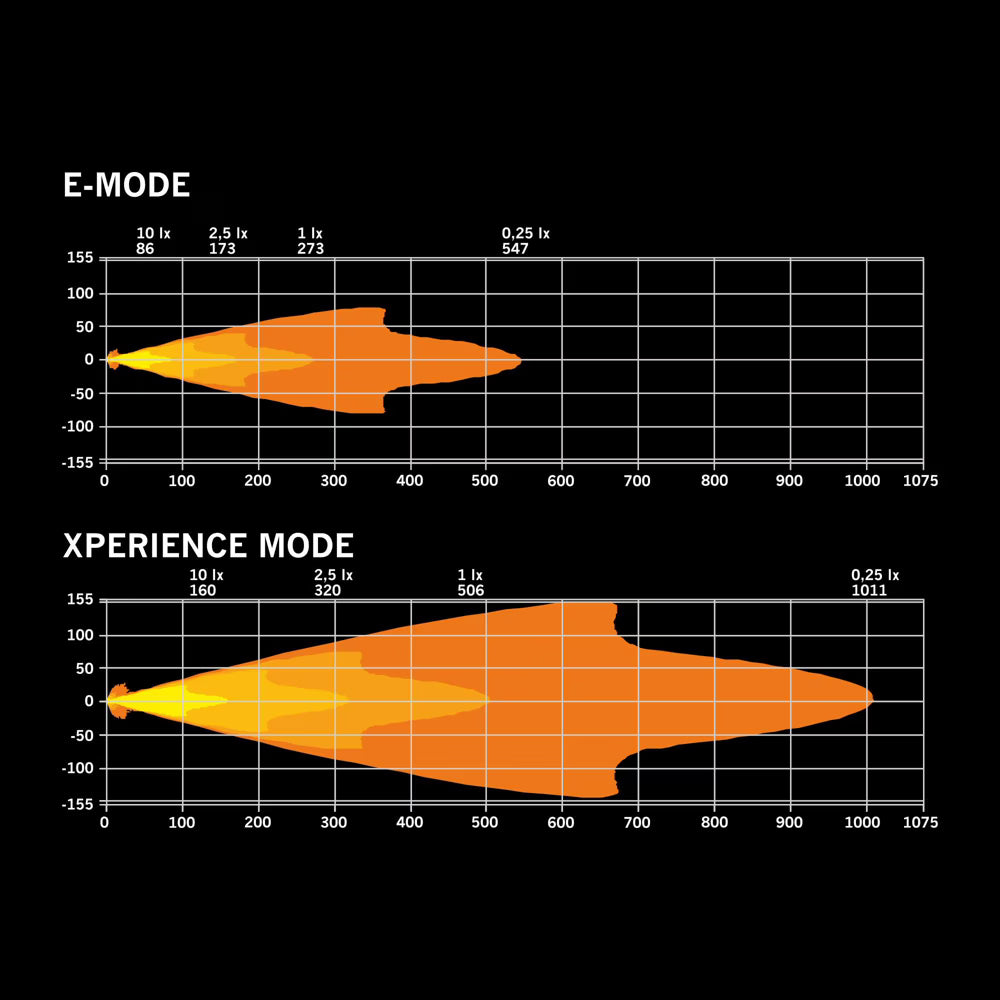

Performance lumineuse

• Lumens théoriques : 13 500 lm

• Lumens réels : 12 000 lm

• Portée : 1 lux à 506 mètres

• Température de couleur : 4500K

• Type de faisceau : Faisceau étendu

• Angle du faisceau : 33.2°


Connexion

• Type : Câble

• Longueur du câble : 2500 mm


Matériaux & design

• Couleur du boîtier : Noir

• Couleur de la lentille : Transparente

• Couleur LED : Blanc | Ambre

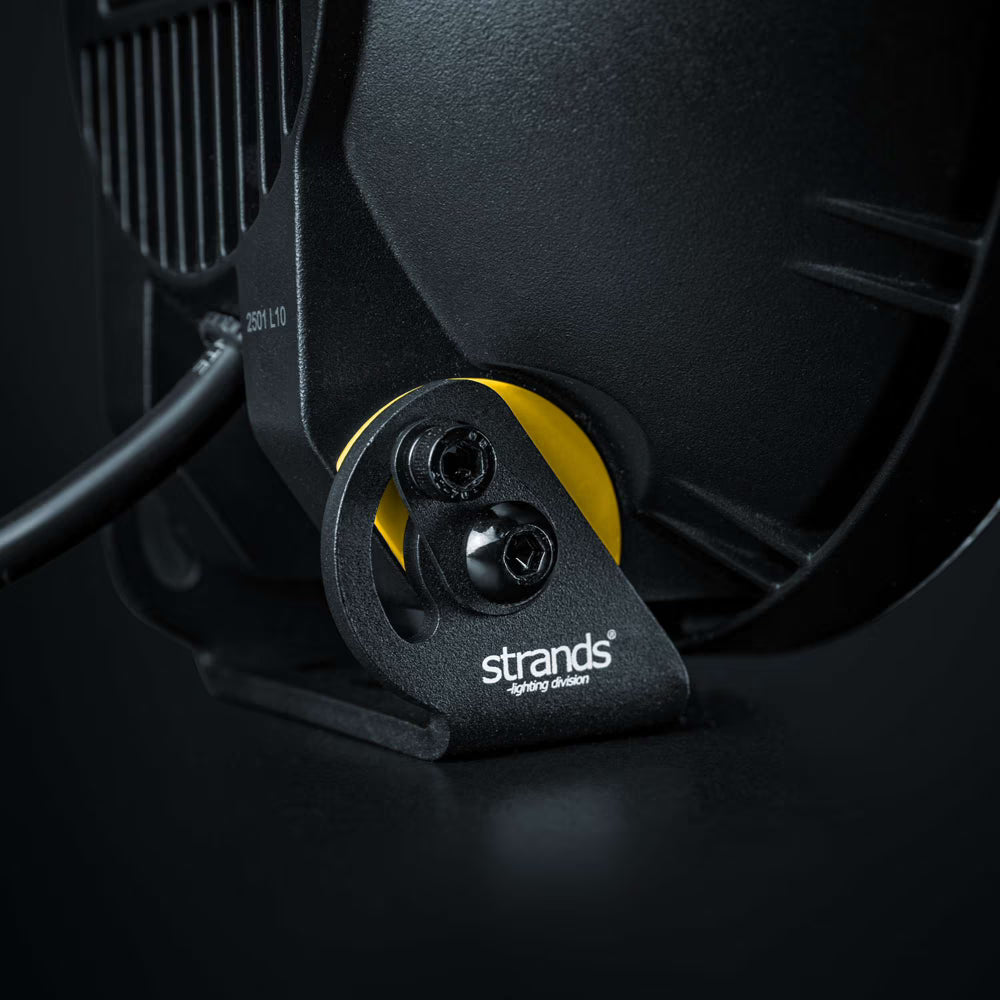

• Support : Acier inoxydable

• Boîtier / châssis : Aluminium

• Lentille : Polycarbonate

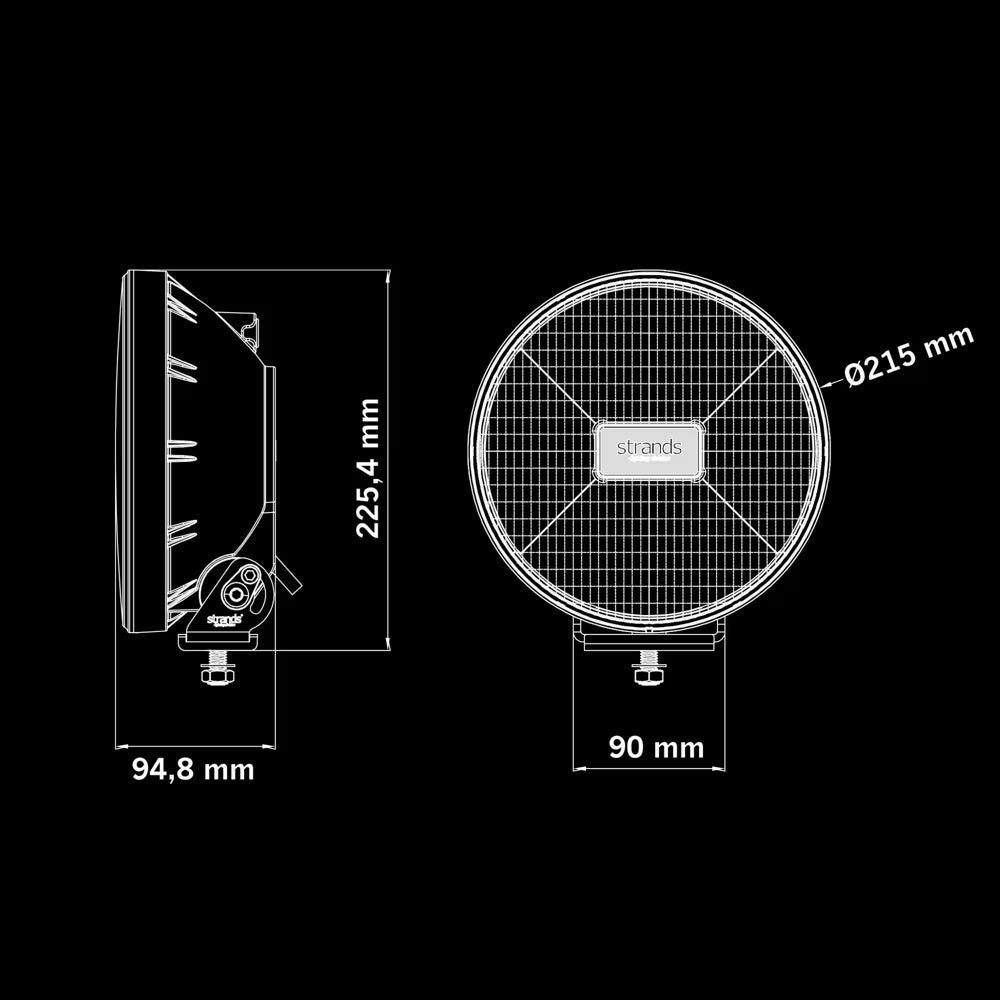

Dimensions & poids

• Diamètre : 215 mm

• Profondeur : 94.8 mm

• Hauteur (avec support) : 225.4 mm

• Poids : 2 kg


Résistance & durabilité

• Indice IP : IP68 / IP69K

• Température de fonctionnement : -40°C à +60°C


Homologation

• E-approved : Oui

• Normes ECE : R10.06, R148, R149

• Numéro de référence : 20

Boîte individuelle (Inner Box)

• Longueur : 311 mm

• Largeur : 109 mm

• Hauteur : 224 mm

• Poids brut : 2.1 kg

• Volume : 0.008 m³


Carton maître (Master Carton)

• Longueur : 655 mm

• Largeur : 470 mm

• Hauteur : 235 mm

• Poids total : 19.5 kg

• Quantité : 8 pièces par carton


Garantie

• Garantie fabricant : 3 ans

Schéma de Câblage & Kit d’Installation LED

Facilitez l’installation de votre projecteur LED grâce à ce schéma de câblage clair et un kit de montage complet, conçu pour une installation rapide, sûre et professionnelle.

Câblage

• 🔴 Câble rouge (+) – Feu longue portée (High Beam)

• ⚫ Câble noir (–) – Masse / Négatif

• ⚪ Câble blanc (+) – Feu de position blanc

• 🟡 Câble jaune (+) – Feu de position ambre


Contenu du pack

• Vis

• Rondelles

• Support de fixation

• Boulons

• Écrous

• Joints en silicone (étanchéité renforcée)


Installation simple et rapide

Grâce à ce système de câblage intuitif et au kit complet fourni, l’installation est rapide, sécurisée et adaptée à tous types de véhicules.

Pourquoi choisir ce kit ?

• Schéma de câblage clair et facile à comprendre

• Compatibilité avec feux LED double position (blanc/ambre)

• Installation propre et professionnelle

• Tous les accessoires inclus
